Како се користат стандардните едножилни кабли без обвивка на ЕУ во современите електрични системи?

Електричните жици во контролните кабинети, дистрибутивните табли, машините и градежните системи често бараат кабли кои можат ефикасно да се насочуваат низ ограничени простори додека одржуваат стабилна електрична изолација и спроводливост. За разлика од каблите со дополнителна надворешна обвивка, едножилните кабли без обвивка се дизајнирани со покомпактна конструкција, што ги прави погодни за многу фиксни жици и апликации за внатрешно поврзување.

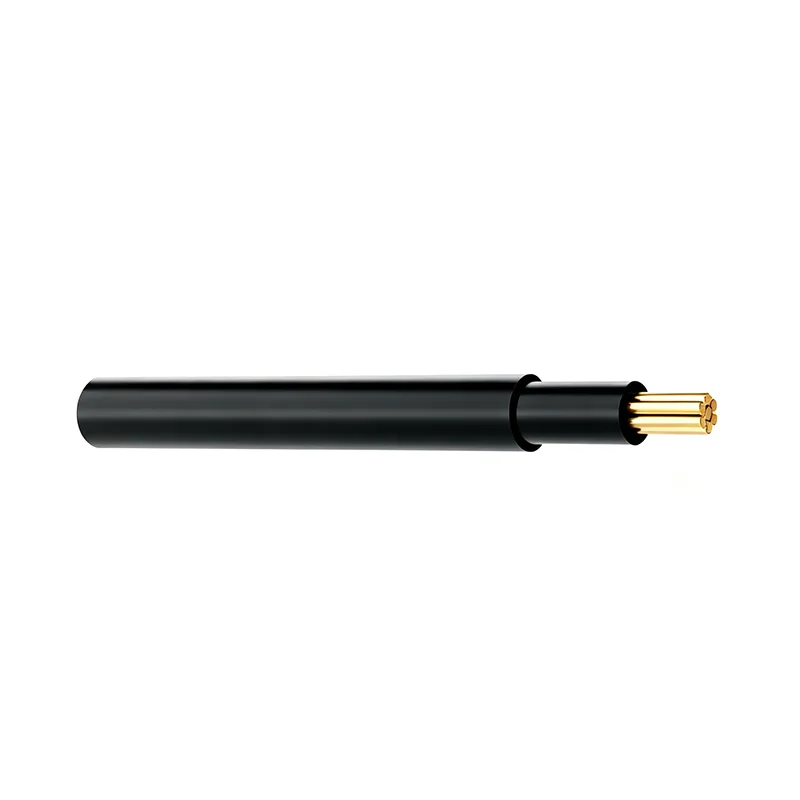

НаЕУ стандардни едножилни кабли без обвивкаобезбедени одЛИНШЕНГсе дизајнирани за европски стандардни нисконапонски електрични апликации. Палетата на производи користи бакарни проводници без кислород, поддржува конфигурации на цврсти и заглавени проводници и е достапен со ПВЦ или приспособени материјали за изолација. Тековната спецификација на производот опфаќа опсег на номинален напон од 450/750 V и пресеци на проводниците од 1,5 mm² до 25 mm².

Зошто едножилните кабли се корисни за внатрешни жици?

Ефикасно рутирање во ограничени простори

Електричните кабинети и опремата за автоматизација содржат бројни компоненти, терминали, прекинувачи, релеи и контролни уреди. Жиците често мора да минуваат низ тесни канали и да следат одредени правци помеѓу компонентите.

Едножилната конструкција ги олеснува поединечните жици за насочување и организирање. Инсталатерите можат да организираат различни проводници според распоредот на кабинетот наместо да ракуваат со поголем кабел со повеќе јадра каде што се потребни поединечни врски.

Појасни електрични врски

Поединечните проводници може да се идентификуваат и да се насочуваат одделно, што може да ја поедностави работата за поврзување во дистрибутивните табли и контролните ормари. Правилното означување и организираното насочување исто така може да ја направат идната проверка и одржување поефикасна.

Флексибилна конфигурација

Различни кола може да бараат различни големини на проводници. Опсегот на едножилни кабли што покрива неколку пресеци им овозможува на дизајнерите на системот да ја изберат големината на проводникот според тековните барања, условите за инсталација и важечките електрични прописи.

Каде најчесто се применуваат овие кабли?

Електрични контролни кабинети

Контролните кабинети содржат голем број внатрешни електрични приклучоци. Колата за напојување, контролните кола, сигналните интерфејси и поврзувањата на компонентите може да бараат различни големини на проводниците и патеки за насочување.

НаЕУ стандардни едножилни кабли без обвивкаможе да се користи за внатрешни жици на кабинетот каде што применливиот метод на инсталација дозволува ваков тип на кабел. Нивните флексибилни карактеристики на рутирање можат да им помогнат на инсталатерите да создадат организирани патеки за поврзување во ограничен простор на кабинетот.

Одбори за дистрибуција

Дистрибутивните табли бараат сигурни врски помеѓу влезната моќност, уредите за заштита на кола, терминалните блокови и излезните кола. Едножилните проводници може да се користат за внатрешни приклучоци кога избраниот тип на кабел и методот на инсталација ги исполнуваат барањата на електричниот систем.

Опрема за индустриска автоматизација

Индустриските машини обично содржат мотори, сензори, контролни компоненти, релеи, PLC системи, контактори и други електрични уреди. Аранжманот на жици мора да одговара на физичкиот распоред на овие компоненти додека одржува сигурни електрични врски.

Каблите LINSHENG може да се применат на внатрешни електрични приклучоци во опремата за автоматизација и производствените машини каде спецификациите на кабелот се соодветни за работните услови.

Градење на електрични системи

Европски стандардни едножилни кабли се користат и во соодветни станбени и комерцијални електрични инсталации, вклучувајќи кола за осветлување, дистрибутивни врски и фиксни внатрешни жици.

Вистинската примена секогаш треба да се одредува според важечките национални регулативи за инсталација, типот на кабелот, големината на проводникот, рејтингот на напонот, околината за инсталација и потребниот метод на заштита.

Кои електрични параметри треба да ги проверат купувачите?

Горенаведените спецификации треба да се третираат како параметри специфични за производот. За одредена инсталација, купувачите треба да го потврдат применливиот тип на кабел, конструкцијата на проводникот, изолациониот материјал, температурниот рејтинг и регулаторните барања пред да нарачаат.

Како големината на проводникот влијае на изборот на кабел?

1,5 mm² за помали кола

Опцијата од 1,5 mm² има максимална отпорност на проводникот од 12,1 Ω/km и може да се земе предвид за соодветни апликации за жици со помала струја каде што барањата за инсталација ја дозволуваат оваа големина на проводникот.

2,5 mm² за општи електрични приклучоци

Верзијата од 2,5 mm² има максимална отпорност на проводникот од 7,41 Ω/km и вообичаено се смета за поширок опсег на барања за електрично поврзување. Вистинската дозволена струја зависи од начинот на инсталација, температурата на околината, групирањето, изолацијата и важечките стандарди.

4 mm² до 10 mm² за повисоки тековни барања

Опциите од 4 mm², 6 mm² и 10 mm² обезбедуваат постепено поголеми пресеци на спроводниците за апликации кои бараат поголема способност за носење струја. Купувачите треба да ја пресметаат потребната големина на проводникот врз основа на вистинското оптоварување и условите за инсталација наместо да избираат само според номиналната моќност на опремата.

16 mm² и 25 mm² за поголеми врски

Опциите од 16 mm² и 25 mm² се достапни за електрични системи кои бараат поголеми проводници. За овие апликации, при изборот на кабел треба да се земат предвид падот на напонот, начинот на инсталација, температурата на околината, групирањето на проводниците и условите за краток спој.

Која е разликата помеѓу цврсти и заглавени проводници?

Цврсти проводници

Цврст проводник се состои од еден проводен елемент. Може да обезбеди релативно стабилна структура за фиксни жици и најчесто се смета кога кабелот не бара често движење.

Соодветноста на цврст проводник зависи од околината за инсталација, барањата за свиткување, дизајнот на терминалот и применливиот стандард за кабел.

Заглавени диригенти

Заглавениот проводник се состои од повеќе помали жици комбинирани во еден проводник. Оваа конструкција генерално обезбедува поголема флексибилност од цврст проводник со иста површина на пресек.

Заглавените конфигурации може да бидат корисни кога жиците мора да следат заоблени правци или кога просторот за инсталација ја прави важна флексибилноста.

Што треба да се земе предвид при инсталирање кабли без обвивка?

Заштита од механички оштетувања

Кабелот без обвивка ја нема истата дополнителна механичка заштита обезбедена од обложена конструкција. Затоа треба да се инсталира само на апликации и локации каде што е дозволен избраниот тип на кабел и се обезбедува соодветна заштита кога е потребно.

Правилно рутирање

Пренасочувањето на каблите треба да избегнува остри рабови, прекумерно свиткување, подвижни компоненти, прекумерни извори на топлина и други услови кои можат да ја оштетат изолацијата. Внатре во електричните кабинети, проводниците треба да се наредени на начин што ќе го спречи непотребниот механички стрес.

Соодветно раскинување

Терминалите, конекторите, обрачите и другите компоненти за поврзување треба да бидат компатибилни со типот и пресекот на проводникот. Лошото завршување може да го зголеми отпорот на контакт и да создаде локализирано загревање.

Размислете за групирање на кабли

Кога неколку натоварени проводници се инсталирани заедно, дисипацијата на топлина може да се намали и можеби ќе треба да се прилагоди дозволената струја. Затоа треба да се земат предвид условите за инсталација и важечките прописи кога се одредува носивоста на струја.

Како температурата влијае на изборот на кабел?

Температура на околината

Околната температура влијае на топлинските перформанси на електричниот кабел. Кабелот инсталиран во топла контролна шкафче може да работи под различни услови од истиот кабел инсталиран во поладна средина.

Наведениот опсег на работна температура на кабелот треба да се спореди со вистинските услови за инсталација.

Работна температура на проводникот

Тековната спецификација на производот обезбедува опсег на работна температура од -30°C до +90°C. Дозволената струја и реалниот пораст на температурата сè уште зависат од методот на инсталација и релевантните електрични барања.

Краткорочни температурни услови

Спецификациите на производот укажуваат на краткорочна температурна способност до +250°C. Овој параметар не треба да се толкува како континуирана работна температура и мора да се процени според важечкиот стандард за кабел и специфичната работна состојба.

Зошто европските стандарди се важни за набавка на кабли?

Стандардизирани барања за производи

Европските стандарди за кабли ги утврдуваат барањата поврзани со конструкцијата на проводниците, електричните карактеристики, изолацијата, димензиите и тестирањето. Користењето на кабел дизајниран според применливиот стандард може да го поедностави изборот на производи за проекти кои им служат на европските пазари.

Проектна документација

На индустриските проекти и производителите на електрична опрема можеби ќе им треба техничка документација за да докажат дека избраните компоненти одговараат на одредени стандарди и барања на пазарот.

ЛИНШЕНГ ги идентификува EN 60228 и HD 21.13 како применливи стандарди за неговиот опсег на едножилни кабли според стандардите на ЕУ, додека усогласеноста со CE, RoHS и REACH може да се обезбеди според барањата на клиентите и пазарот.

Сè уште важат барања специфични за пазарот

Кабелот според ЕУ стандардот не треба автоматски да се претпоставува дека е погоден за секоја инсталација во секоја европска земја. Националните прописи за ожичување, методите на инсталација, барањата за пожар, еколошките услови и спецификациите на проектот, исто така, мора да се прегледаат пред набавката.

Како треба купувачите да споредуваат различни добавувачи на кабли?

Кои тестови за квалитет се важни за едножилни кабли?

Тестирање на отпорност на проводници

Тестирањето на отпорноста на проводникот помага да се потврди дали проводникот ги исполнува наведените електрични карактеристики. Конзистентниот отпор е важен за стабилен пренос на струја и предвидливи перформанси на пад на напонот.

Испитување на истегнување и издолжување

Механичкото тестирање може да се користи за да се проценат карактеристиките на проводникот и изолацијата. Мерењата на цврстина на истегнување и издолжување даваат информации за тоа како материјалите реагираат на механички стрес.

Инспекција на изолација

Изолацијата треба да се провери за дефекти кои би можеле да влијаат на електричната безбедност. Инспекцијата може да вклучува проверки на димензиите, проверка на изгледот и електрично тестирање според важечкиот стандард за производот.

Инспекција на изгледот

Визуелната проверка помага да се идентификуваат дефекти на површината, неусогласеност на димензиите, проблеми со печатењето или други производствени абнормалности пред кабелот да се спакува и испорача.

Како може LINSHENG да ги поддржи производителите на електрична опрема?

Повеќе големини на проводници

ЛИНШЕНГобезбедува опсег на пресеци на проводници од 1,5 mm² до 25 mm², што им овозможува на производителите на опрема, електричните изведувачи и дистрибутерите да изберат различни големини според барањата на проектот.

Набавка ориентирана кон OEM

Производителите на електрична опрема може да бараат специфични конструкции на проводници, материјали за изолација, бои, пакување, етикетирање и техничка документација. Прилагодените конфигурации на кабли може да се проценат според барањата на проектот.

Апликации низ повеќе индустрии

НаЕУ стандардни едножилни кабли без обвивкаможе да се смета за контролни кабинети, дистрибутивни табли, опрема за индустриска автоматизација, жици за машини и соодветни станбени или комерцијални електрични инсталации.
